Jaki jest proces kalibracji czujnika NOx?

Jako dostawca czujników NOx miałem zaszczyt zagłębiać się w zawiłości tych niezbędnych podzespołów samochodowych. Czujniki NOx odgrywają kluczową rolę w nowoczesnych pojazdach, pomagając monitorować i kontrolować emisję tlenków azotu, czyli szkodliwych substancji zanieczyszczających, przyczyniających się do zanieczyszczenia powietrza i degradacji środowiska. Jednym z kluczowych aspektów zapewnienia dokładności i niezawodności czujników NOx jest proces kalibracji. W tym poście na blogu przeprowadzę Cię przez proces kalibracji czujnika NOx, rzucając światło na jego znaczenie i etapy, które należy wykonać.

Dlaczego kalibracja ma znaczenie

Zanim zagłębimy się w proces kalibracji, zrozummy, dlaczego kalibracja jest tak ważna w przypadku czujników NOx. Podstawową funkcją czujnika NOx jest pomiar stężenia tlenków azotu w spalinach pojazdu. Dokładne pomiary są istotne z kilku powodów. Po pierwsze, organy regulacyjne na całym świecie ustanowiły rygorystyczne limity emisji NOx z pojazdów, aby chronić środowisko i zdrowie publiczne. Dokładnie skalibrowany czujnik NOx gwarantuje, że pojazdy spełniają te normy emisji.

Po drugie, prawidłowa kalibracja pomaga zoptymalizować pracę silnika i układu oczyszczania spalin. Dostarczając precyzyjnych danych o stężeniu NOx, jednostka sterująca silnika (ECU) może dostosować parametry pracy silnika, takie jak czas wtrysku paliwa i stosunek powietrza do paliwa, aby zmniejszyć emisję NOx przy jednoczesnym zachowaniu wydajności silnika.

Proces kalibracji

Proces kalibracji czujnika NOx zazwyczaj obejmuje kilka etapów, z których każdy ma kluczowe znaczenie dla uzyskania dokładnych i wiarygodnych pomiarów.

Krok 1: Kontrola przedkalibracyjna

Przed przystąpieniem do kalibracji przeprowadza się dokładny przegląd czujnika NOx. Obejmuje to sprawdzenie stanu fizycznego czujnika, takiego jak integralność obudowy, połączeń elektrycznych i elementu czujnikowego. Wszelkie oznaki uszkodzeń, takie jak pęknięcia, korozja lub luźne połączenia, mogą mieć wpływ na działanie czujnika i należy je usunąć przed kalibracją.

Krok 2: Wstępne zerowanie

Gdy czujnik przejdzie kontrolę przed kalibracją, następnym krokiem jest wyzerowanie czujnika. Zerowanie to proces ustawiania wyjścia czujnika na zero, gdy nie ma w nim żadnych gazów NOx. Odbywa się to poprzez wystawienie czujnika na działanie gazu referencyjnego o znanym zerowym stężeniu NOx. Następnie sygnał wyjściowy czujnika jest dostosowywany tak, aby wskazywał zero, kompensując wszelkie przesunięcia lub dryfty sygnału bazowego czujnika.

Krok 3: Kalibracja zakresu

Po zerowaniu czujnik przechodzi kalibrację zakresu. Kalibracja zakresu polega na wystawieniu czujnika na działanie gazu referencyjnego o znanym, niezerowym stężeniu NOx. Ten gaz odniesienia jest zazwyczaj mieszaniną tlenków azotu w gazie nośnym, takim jak azot. Wydajność czujnika jest mierzona w odpowiedzi na gaz odniesienia, a współczynnik kalibracji jest obliczany w celu powiązania sygnału wyjściowego czujnika z rzeczywistym stężeniem NOx w gazie odniesienia.

Współczynnik kalibracji wykorzystuje się następnie do dostosowania sygnału wyjściowego czujnika tak, aby dokładnie odzwierciedlał stężenie NOx w spalinach. Ten krok ma kluczowe znaczenie dla zapewnienia, że ​​czujnik zapewnia dokładne pomiary w całym zakresie stężeń NOx, z którymi ma się spotkać w rzeczywistych zastosowaniach.

Krok 4: Kontrola liniowości

Oprócz kalibracji zerowania i zakresu przeprowadzana jest kontrola liniowości, aby upewnić się, że sygnał wyjściowy czujnika jest liniowo proporcjonalny do stężenia NOx w całym zakresie pomiarowym. Odbywa się to poprzez wystawienie czujnika na działanie wielu gazów odniesienia o różnych, znanych stężeniach NOx i porównanie sygnału wyjściowego czujnika z wartościami oczekiwanymi.

Jeśli sygnał wyjściowy czujnika odbiega od liniowości, mogą być wymagane dodatkowe regulacje w celu skorygowania kalibracji. Odpowiedź liniowa jest niezbędna do dokładnych i niezawodnych pomiarów NOx, szczególnie w zastosowaniach, w których stężenie NOx może się znacznie różnić.

Krok 5: Weryfikacja po kalibracji

Po zakończeniu procesu kalibracji przeprowadzana jest weryfikacja pokalibracyjna, aby upewnić się, że czujnik działa prawidłowo i zapewnia dokładne pomiary. Wiąże się to z wystawieniem czujnika na działanie innego zestawu gazów referencyjnych o znanych stężeniach NOx i porównaniem sygnału wyjściowego czujnika z wartościami oczekiwanymi.

Jeżeli czujnik przejdzie weryfikację pokalibracyjną, uznaje się go za prawidłowo skalibrowany i gotowy do użycia. Jeśli jednak czujnik nie przejdzie weryfikacji, konieczne może być powtórzenie procesu kalibracji w celu skorygowania ewentualnych błędów.

Sprzęt i standardy kalibracyjne

Aby dokładnie przeprowadzić proces kalibracji, wymagany jest specjalistyczny sprzęt kalibracyjny. Obejmuje to butle z gazem zawierające gazy odniesienia o znanym stężeniu NOx, regulatory przepływu gazu do regulacji przepływu gazów odniesienia oraz urządzenie kalibracyjne do pomiaru i regulacji mocy wyjściowej czujnika.

Oprócz sprzętu kalibracyjnego należy przestrzegać rygorystycznych norm i procedur, aby zapewnić dokładność i identyfikowalność kalibracji. Normy te są zazwyczaj ustalane przez organizacje krajowe i międzynarodowe, takie jak Międzynarodowa Organizacja Normalizacyjna (ISO) oraz Narodowy Instytut Normalizacji i Technologii (NIST).

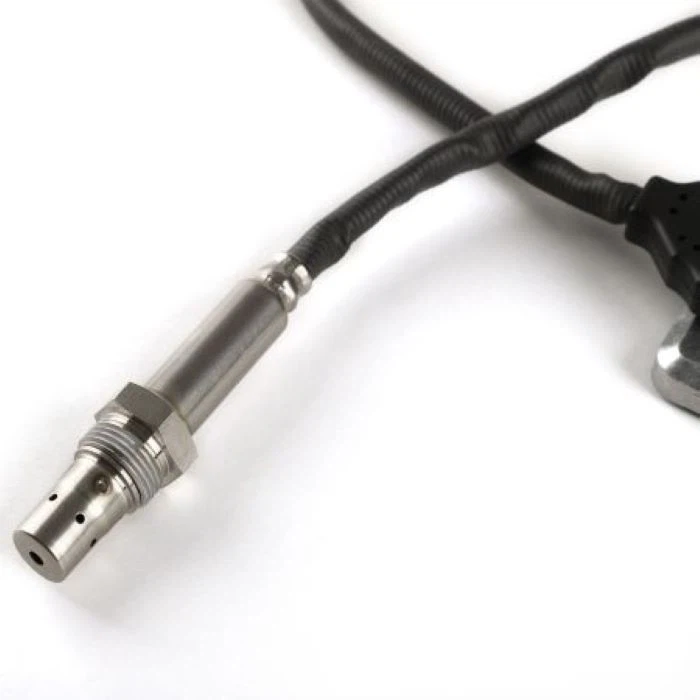

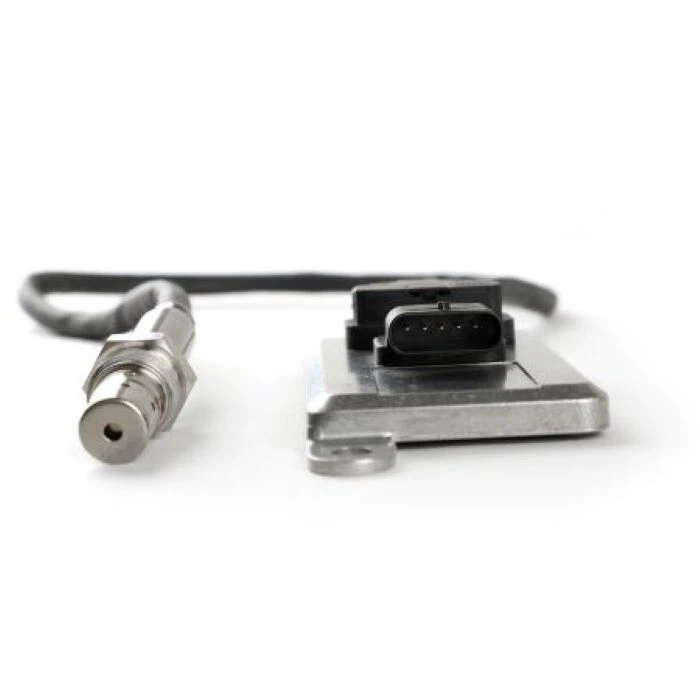

Nasze czujniki NOx:Czujnik Nox A0101539628ICzujnik Nox 51154080015

W naszej firmie jesteśmy dumni, że oferujemy wysokiej jakości czujniki NOx, takie jakCzujnik Nox A0101539628ICzujnik Nox 51154080015. Czujniki te zostały zaprojektowane i wyprodukowane tak, aby spełniać najwyższe standardy jakości i wydajności.

Nasze czujniki NOx przechodzą rygorystyczny proces kalibracji przy użyciu najnowocześniejszego sprzętu kalibracyjnego i zgodnie ze ścisłymi normami branżowymi. Dzięki temu nasze czujniki zapewniają dokładne i niezawodne pomiary NOx, pomagając naszym klientom w spełnieniu przepisów dotyczących emisji i optymalizacji wydajności ich pojazdów.

Wniosek

Proces kalibracji czujnika NOx to złożona i krytyczna procedura zapewniająca dokładność i niezawodność tych kluczowych komponentów samochodowych. Przestrzegając rygorystycznego procesu kalibracji, obejmującego kontrolę przed kalibracją, zerowanie, kalibrację zakresu, kontrolę liniowości i weryfikację po kalibracji, możemy zapewnić wysokiej jakości czujniki NOx, które spełniają potrzeby naszych klientów.

Jeśli jesteś na rynku czujników NOx lub masz jakiekolwiek pytania dotyczące naszych produktów lub procesu kalibracji, chętnie się z Tobą skontaktujemy. Niezależnie od tego, czy jesteś producentem samochodów, warsztatem czy dystrybutorem, jesteśmy tutaj, aby zapewnić Ci najlepsze rozwiązania w zakresie czujników NOx. Skontaktuj się z nami już dziś, aby rozpocząć dyskusję na temat wymagań dotyczących czujników NOx i dowiedzieć się, jakie korzyści nasze produkty mogą przynieść Twojej firmie.

Referencje

• ISO 14229: Pojazdy drogowe – Ujednolicone usługi diagnostyczne (UDS)
• Podręcznik NIST 44: Specyfikacje, tolerancje i inne wymagania techniczne dotyczące urządzeń ważących i pomiarowych
